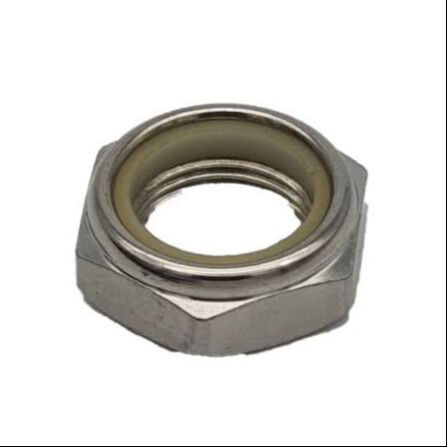

Tohatsu 346-62124-1 Naylon Somun 7/8-14

Kısa Açıklama

Tohatsu 346-62124-1, resmî parça kataloglarında “Nylon Nut 7/8-14” adıyla tanımlanan naylon somundur. Parça, uyumlu motorların braket ve döner braket mili gruplarında gösterilmektedir.

Detaylı Ürün Açıklaması

Tohatsu 346-62124-1 kodlu parça, resmî Tohatsu yedek parça kataloglarında “Nylon Nut 7/8-14” olarak belirtilmektedir. Türkçe teknik karşılığı 7/8-14 naylon somun şeklindedir.

Parça; kataloglara bağlı olarak “Bracket”, “Bracket Manual”, “Bracket Manual Tilt” veya “Bracket EP Model” başlıklı bölümlerde bulunmaktadır. Katalog çizimlerinde döner braket mili grubu, burç ve diğer braket bağlantı parçalarıyla aynı bölümde gösterilmektedir.

346-62124-1 kodlu somun, doğrulanan motorların parça listelerinde genel olarak 1 adet olarak belirtilmiştir. MFS6BZ, MFS8B ve MFS9.8B modellerindeki kullanım için katalogda ayrıca EP ve EFT/EPT tipleri açıklaması bulunmaktadır.

Sipariş öncesinde motorun tam model kodu, kumanda tipi ve ürün üzerindeki 346-62124-1 OEM parça numarası kontrol edilmelidir.

Katalogla Doğrulanan Uyumlu Modeller

• Tohatsu MFS6BZ — EP ve EFT/EPT tipi
• Tohatsu MFS8B — EP ve EFT/EPT tipi
• Tohatsu MFS9.8B — EP ve EFT/EPT tipi
• Tohatsu MFS9.9D
• Tohatsu MFS15D
• Tohatsu MFS20D
• Tohatsu MFS9.9E
• Tohatsu MFS15E
• Tohatsu MFS20E
• Tohatsu M25C3
• Tohatsu M30A4
• Tohatsu M25H
• Tohatsu M30H
• Tohatsu 25JET
• Tohatsu MFS25B
• Tohatsu MFS30B
• Tohatsu MFS25C
• Tohatsu MFS30C
• Tohatsu MFS25D
• Tohatsu MFS30D
• Tohatsu MD30B2
• Tohatsu MD40B2
• Tohatsu MD50B2
• Tohatsu M40D2
• Tohatsu M50D2
• Tohatsu MW50D2
• Tohatsu MFS40A
• Tohatsu MFS50A
• Tohatsu MFS60A
• Tohatsu MFS75A
• Tohatsu MFS90A
• Tohatsu MFS100A
• Tohatsu MFS115A

Ana Uyumluluk

Tohatsu 6 HP ile 115 HP arasındaki, yukarıda tam model kodları belirtilen dıştan takma deniz motorları. Bu aralıktaki bütün Tohatsu modelleri için genel uyumluluk anlamına gelmez.

OEM ve Teknik Bilgiler

Marka: Tohatsu
OEM parça kodu: 346-62124-1
Katalog adı: Nylon Nut 7/8-14
Türkçe tanımı: Naylon somun
Diş tanımlaması: 7/8-14
Katalog adedi: 1
Katalog bölümü: Braket / Manuel braket / Manuel tilt braketi / EP model braketi

İlgili Parça ve Komponentler

Katalog çizimlerinde 346-62124-1 kodlu somunla aynı braket grubunda aşağıdaki parçalar yer almaktadır:

• Döner braket mili grubu
• Kelepçe braketi
• Döner braket
• Braket mili burcu
• Braket cıvatası kapak somunu
• Mesafe parçası
• İtme çubuğu
• İtme çubuğu yayı
• Direksiyon mili grubu

Ürünün Teknik Özellikleri

• Tohatsu OEM parça kodu 346-62124-1’dir.
• Resmî katalog tanımı Nylon Nut 7/8-14’tür.
• Diş tanımlaması 7/8-14’tür.
• Braket ve döner braket mili grubu çizimlerinde yer almaktadır.
• Doğrulanan model kataloglarında 1 adet olarak gösterilmektedir.
• MFS6BZ, MFS8B ve MFS9.8B modellerinde EP ve EFT/EPT tipleri için belirtilmiştir.

Önemli Teknik Ayrım

346-62124-1 kodlu parça, kataloglarda 7/8-14 naylon somun olarak tanımlanmıştır.

Aynı braket gruplarında bulunan 346-62127-0 kodlu kapak somunu, 3R0-61324-0 kodlu 12-P1.25 naylon somun ve 930403-0800 kodlu 8-P1.25 naylon somun farklı ölçü ve OEM kodlarına sahip parçalardır.

MFS25A ve MFS30A kataloğunda 346-62124-0 kodu yer almaktadır. Bu nedenle bu modeller, 346-62124-1 için hazırlanan doğrulanmış uyumluluk listesine eklenmemiştir.

Kaynaklar

• Tohatsu MFS6BZ/MFS8B/MFS9.8B Parts Catalog — 002-21051-1AF, Fig. 12, referans 12-32
• Tohatsu MFS9.9D/MFS15D/MFS20D Parts Catalog — 002-21054-0AF, Fig. 11, referans 11-12
• Tohatsu MFS9.9E/MFS15E/MFS20E Parts Catalog — 002-21057-0AH, Fig. 10, referans 10-12
• Tohatsu M25C3/M30A4 Parts List — 002-21025-6, Fig. 14, referans 14-4
• Tohatsu M25H/25JET/M30H Parts Catalog — 002-21025-0AE, Fig. 11, referans 11-6
• Tohatsu MFS25B/MFS30B Parts Catalog — 002-21050-8, Fig. 12, referans 12-9
• Tohatsu MFS25C/MFS30C Parts Catalog — 002-21050-0AF, Fig. 12, referans 12-9
• Tohatsu MFS25D/MFS30D Parts Catalog — 002-21060-0BB, Fig. 13, referans 13-9
• Tohatsu MD30B2/MD40B2/MD50B2 Parts Catalog — 002-21048-2, Fig. 18, referans 18-9
• Tohatsu M40D2/M50D2/MW50D2 Parts Catalog — 002-21038-0AE, Fig. 18, referans 18-7
• Tohatsu MFS40A/MFS50A Parts Catalog — 002-21056-0AF, Fig. 13, referans 13-26
• Tohatsu MFS60A Parts Catalog — 002-21058-0BX, Fig. 13, referans 13-26
• Tohatsu MFS75A/MFS90A/MFS100A/MFS115A Parts Catalog — 002-21059-0BX, Fig. 12, referans 12-27
