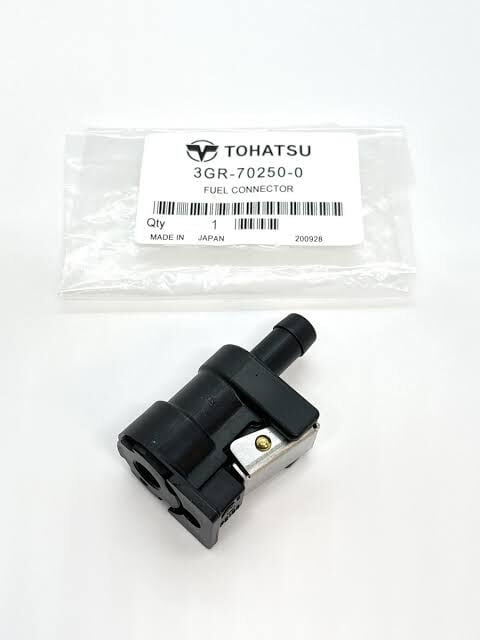

Tohatsu 3GR-70250-0 Motor Tarafı Dişi Yakıt Bağlantı Soketi
Ürün Açıklaması
Tohatsu 3GR-70250-0, Tohatsu dıştan takma deniz motorlarının harici yakıt hortumu ve primer pompası grubunda kullanılan motor tarafı dişi yakıt bağlantı soketidir.
Tohatsu parça kataloglarında ürünün İngilizce tanımı:
FUEL CONNECTOR
bağlantı konumu ise:
ENGINE FEMALE
olarak verilmiştir.
MFS40A / MFS50A kataloğunda parça Ref. 19-9 altında:
3GR-70250-0 – FUEL CONNECTOR – ENGINE FEMALE – Engine Side
olarak kayıtlıdır ve her iki motor modeli için kullanım adedi 1'dir.
MFS60A kataloğunda da aynı OEM kodu Ref. 19-9 altında FUEL CONNECTOR – ENGINE FEMALE – Engine Side olarak ve 1 adet kullanım ile gösterilmektedir.
Parçanın konumu, yakıt hortumu grubunun motor bağlantı ucudur. Depo tarafında kullanılan dişi konnektör ise kataloglarda ayrı OEM kodu olan 3GF-70281-0 – TANK FEMALE olarak gösterilmektedir.
Ana Uyumluluk
Yüklediğiniz kataloglarda 3GR-70250-0 aşağıdaki motor ailelerinde doğrudan doğrulanmaktadır:
| Tohatsu Modeli | Güç | Katalog Ref. |
|---|---|---|
| MFS5C | 5 HP | 12-10 |
| MFS6C | 6 HP | 12-10 |
| MFS5D | 5 HP | 12-10 |
| MFS6D | 6 HP | 12-10 |
| MFS6BZ | 6 HP | 20-24 |
| MFS8B | 8 HP | 20-24 |
| MFS9.8B | 9.8 HP | 20-24 |
| MFS9.8BX | 9.8 HP | 20-24 |
| MFS9.9D | 9.9 HP | 19-10 |
| MFS15D | 15 HP | 19-10 |
| MFS20D | 20 HP | 19-10 |
| MFS9.9E | 9.9 HP | 16-11 |
| MFS15E | 15 HP | 16-11 |
| MFS20E | 20 HP | 16-11 |
| MFS25C | 25 HP | 20-10 |
| MFS30C | 30 HP | 20-10 |
| MFS25D | 25 HP | 21-9 |
| MFS30D | 30 HP | 21-9 |
| MFS40A | 40 HP | 19-9 |
| MFS50A | 50 HP | 19-9 |
| MFS60A | 60 HP | 19-9 |
MFS6BZ / MFS8B / MFS9.8B / MFS9.8BX kataloğunda 3GR-70250-0, dört modelin tamamında 1 adet olarak gösterilmektedir.
MFS9.9D / MFS15D / MFS20D kataloğunda da ürün üç model için 1'er adet ENGINE FEMALE FUEL CONNECTOR olarak kayıtlıdır.
MFS9.9E / MFS15E / MFS20E kataloğunda Ref. 16-11 altında üç modelin tamamında birer adet kullanımı doğrulanmaktadır.
MFS5C / MFS6C Uygulaması
MFS4C / MFS5C / MFS6C katalog indeksinde 3GR-70250-0, Ref. 12-10 olarak kayıtlıdır.
Yakıt hortumu grubundaki uygulama harici yakıt deposu kullanılan motor konfigürasyonlarına aittir. Bu nedenle katalogdaki kullanım sütunlarına göre doğrulanan modeller MFS5C ve MFS6C'dir.
MFS5D / MFS6D Uygulaması
2022 MFS4D / MFS5D / MFS6D kataloğunda:
12-9 – 3GF-70281-0 – FUEL CONNECTOR (TANK FEMALE)
12-10 – 3GR-70250-0 – FUEL CONNECTOR (ENGINE FEMALE)
şeklinde açık ayrım bulunmaktadır. İki bağlantı parçası da ilgili harici yakıt deposu uygulamalarında 1'er adet gösterilmektedir.
MFS6BZ / MFS8B / MFS9.8B / MFS9.8BX Uygulaması
Tohatsu kataloğunda:
20-23 – 3GF-70281-0 – FUEL CONNECTOR (TANK FEMALE)
20-24 – 3GR-70250-0 – FUEL CONNECTOR (ENGINE FEMALE)
olarak kayıtlıdır.
MFS6BZ, MFS8B, MFS9.8B ve MFS9.8BX motorlarının dört sütununda da 3GR-70250-0 için 1 adet kullanım gösterilmektedir.
MFS9.9D / MFS15D / MFS20D Uygulaması
2016 katalog kaydı:
19-10 – 3GR-70250-0 – FUEL CONNECTOR (ENGINE FEMALE)
şeklindedir.
Kullanım:
MFS9.9D → 1 adet
MFS15D → 1 adet
MFS20D → 1 adet olarak gösterilmektedir.
MFS9.9E / MFS15E / MFS20E Uygulaması
2022 Tohatsu kataloğunda:
16-10 – 3GF-70281-0 – FUEL CONNECTOR (TANK FEMALE)
16-11 – 3GR-70250-0 – FUEL CONNECTOR (ENGINE FEMALE)
olarak kayıtlıdır.
MFS9.9E, MFS15E ve MFS20E modellerinin tamamında kullanım adedi 1'dir.
MFS25C / MFS30C Uygulaması
MFS25C/MFS30C kataloğunda ürün:
20-10 – 3GR-70250-0 – FUEL CONNECTOR (ENGINE FEMALE)
olarak her iki model için de 1 adet gösterilmektedir.
MFS25D / MFS30D Uygulaması
2022 MFS25D/MFS30D kataloğunda:
21-9 – 3GR-70250-0 – FUEL CONNECTOR (ENGINE FEMALE)
olarak kayıtlıdır ve her iki motor modelinde 1 adet kullanılır.
Aynı katalogda 3GR-70250-0, ayrıca:
3VS-70249-0 – FUEL CONNECTOR KIT
içerisinde Ref. 29-10-6 olarak tekrar listelenmektedir.
MFS40A / MFS50A Uygulaması
MFS40A/MFS50A kataloğunda:
19-9 – 3GR-70250-0 – FUEL CONNECTOR
ve bağlantı açıklaması:
ENGINE FEMALE
Engine Side
olarak gösterilmektedir. Her iki motor için kullanım adedi 1'dir.
MFS60A Uygulaması
MFS60A kataloğunda ürün:
19-9 – 3GR-70250-0 – FUEL CONNECTOR
ENGINE FEMALE
Engine Side
olarak kayıtlıdır ve kullanım adedi 1'dir.
Depo Tarafı ve Motor Tarafı Soket Ayrımı
Yüklediğiniz Tohatsu katalogları iki dişi yakıt soketini açık şekilde ayırmaktadır:
| OEM Kod | Katalog Tanımı | Bağlantı Konumu |
|---|---|---|
| 3GF-70281-0 | FUEL CONNECTOR | TANK FEMALE / Tank Side |
| 3GR-70250-0 | FUEL CONNECTOR | ENGINE FEMALE / Engine Side |
Bu ayrım MFS40A/MFS50A kataloğunda doğrudan Tank Side / Engine Side şeklinde yazılmıştır.
Dolayısıyla:
3GF-70281-0 → Yakıt deposuna bağlanan dişi soket
3GR-70250-0 → Motora bağlanan dişi soket
olarak kataloglanmaktadır.
394-70260 Serisi ile Ürün Ayrımı
Motor üzerinde bulunan diğer bağlantı parçası kataloglarda:
394-70260-0 / 394-70260-1 – FUEL CONNECTOR (MALE) – ENGINE MALE
olarak tanımlanmaktadır.
3GR-70250-0 ise yakıt hortumu tarafında bulunan:
FUEL CONNECTOR – ENGINE FEMALE
parçasıdır.
MFS25D/MFS30D katalogundaki 3VS-70249-0 Fuel Connector Kit bu ayrımı aynı grup içerisinde açıkça göstermektedir:
394-70260-1 → FUEL CONNECTOR (ENGINE MALE)
3GR-70250-0 → FUEL CONNECTOR (ENGINE FEMALE).
Tohatsu OEM Ürün Bilgileri
| Özellik | Bilgi |
|---|---|
| Marka | Tohatsu |
| OEM Parça No | 3GR-70250-0 |
| Distribütör/Stok Kodu | T3GR-70250-0 |
| Katalog Tanımı | FUEL CONNECTOR |
| Katalog Bağlantı Tipi | ENGINE FEMALE |
| Türkçe Tanımı | Motor Tarafı Dişi Yakıt Bağlantı Soketi |
| Sistem | Yakıt Sistemi |
| Konum | Yakıt Hortumu – Motor Tarafı |
| Bağlantı Tipi | Female / Dişi |
| Doğrulanan Motor Aralığı | MFS5 – MFS60 |
| İlgili Depo Tarafı Soket | 3GF-70281-0 |
| İlgili Motor Erkek Soketi | 394-70260-0 / 394-70260-1, modele göre |
| İlgili Kit | 3VS-70249-0, MFS25D/MFS30D uygulaması |
T3GR-70250-0 ve 3GR-70250-0 Kod Ayrımı
Yüklediğiniz Tohatsu OEM kataloglarında parça numarası:
3GR-70250-0
şeklinde geçmektedir.
Depar stok kod listesinde ise ürün:
T3GR-70250-0
şeklinde T ön ekiyle yer almaktadır.
Bu nedenle:
OEM Parça Numarası: 3GR-70250-0
Distribütör/Stok Kodu: T3GR-70250-0
olarak ayrılır.
Ürün Özellikleri
- Tohatsu OEM parça numarası 3GR-70250-0'dır.
- Katalog tanımı FUEL CONNECTOR'dır.
- Katalog bağlantı tanımı ENGINE FEMALE şeklindedir.
- Motor tarafına bağlanan dişi yakıt soketidir.
- Harici yakıt hortumu / primer bulb grubunda kullanılır.
- MFS5C/D ve MFS6C/D uygulamalarında kataloglanmıştır.
- MFS6BZ, MFS8B, MFS9.8B ve MFS9.8BX modellerinde kullanılır.
- MFS9.9D/E, MFS15D/E ve MFS20D/E modellerinde kullanılır.
- MFS25C/D ve MFS30C/D modellerinde kullanılır.
- MFS40A, MFS50A ve MFS60A modellerinde kullanılır.
- 3GF-70281-0 Tank Female bağlantı soketinden farklıdır.
- 394-70260 serisi Engine Male bağlantı soketinden farklıdır.
- MFS25D/MFS30D kataloğunda 3VS-70249-0 Fuel Connector Kit içerisinde de yer almaktadır.
