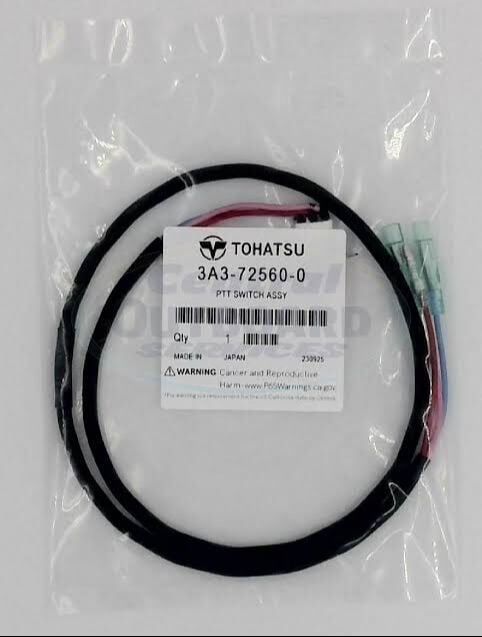

Tohatsu 3A3-72560-0 Power Trim & Tilt Kumanda Düğmesi – PTT Switch Assy Orijinal Yedek Parça
Ürün Açıklaması
Tohatsu 3A3-72560-0, Tohatsu dıştan takma deniz motorlarının uzaktan kumanda sisteminde Power Trim & Tilt fonksiyonunun elektriksel kumandasında kullanılan orijinal PTT Switch Assy parçasıdır.
Tohatsu'nun resmî MFS25C / MFS30C 2017 Parts Catalog belgesinde ürün:
Ref. 22-5 – 3A3-72560-0 – PTT SWITCH ASSY
olarak kayıtlıdır. MFS25C ve MFS30C için 1 adet kullanım gösterilmiş ve uygulama açıklaması RC5A olarak belirtilmiştir.
Aynı resmî katalogda PTT kumanda grubundaki parçalar ayrı OEM kalemleri olarak listelenmektedir. 3A3-72560-0 PTT Switch Assy sonrasında 921503-0206 Screw ve 3A3-72591-0 PTT Switch Cover ayrı parçalar halinde gösterilmektedir. Bu nedenle switch, kapak ve montaj vidaları aynı OEM parça değildir.
Tohatsu'nun resmî MFS9.9D / MFS15D parça kataloğunda da ürün:
Ref. 21-6 – 3A3-72560-0 – PTT SWITCH ASSY
olarak kayıtlıdır. Katalogda kullanım adedi 1 adet, uygulama ise yine RC5A olarak belirtilmiştir.
Tohatsu Genuine OEM sisteminde ürünün güncel kaydı:
3A3725600M – PTT SWITCH ASSY
Original Part No.: 3A3-72560-0
Original Description: SWITCH ASSY PTT
şeklindedir.
Resmî Kaynaklarda Doğrulanan Uyumlu Modeller
Tohatsu resmî MFS25C/MFS30C kataloğunda:
MFS25C
MFS30C
modellerinde 3A3-72560-0 – PTT SWITCH ASSY, Ref. 22-5, RC5A uygulamasında ve motor başına 1 adet olarak doğrulanmaktadır.
Tohatsu resmî MFS9.9D/MFS15D kataloğunda:
MFS9.9D
MFS15D
modellerinde 3A3-72560-0 – PTT SWITCH ASSY, Ref. 21-6 ve RC5A uygulaması için 1 adet olarak kayıtlıdır.
Tohatsu Genuine OEM çapraz referans sisteminde ürün ayrıca farklı motor ailelerinin Component Parts of Remote Control / Remote Control Box (Electric Parts) bölümlerinde kayıtlıdır. Bunlar arasında:
MFS9.8A3
MFS30B
MD40B2
MD50B2
MD75C2
MD90C2
MD115A2
uygulamaları bulunmaktadır.
Bu parçanın uyumluluğu yalnızca motor gücüne göre değerlendirilmemelidir. Resmî kataloglarda RC5A / EPT gibi kumanda konfigürasyonu açıklamaları bulunmaktadır. Örneğin bazı OEM kataloglarında 3A3-72560-0, açıkça RC5A / FOR EPT açıklamasıyla listelenmektedir.
Ürün Bilgileri
Marka: Tohatsu
OEM Parça Kodu: 3A3-72560-0
Güncel Tohatsu Parça No: 3A3725600M
Önceki OEM Kod: 353725600M
Resmî Katalog Tanımı: PTT SWITCH ASSY
OEM Tanımı: SWITCH ASSY PTT / PTT SWITCH ASSY
Türkçe Tanımı: Power Trim & Tilt Kumanda Düğmesi Komple
Kullanım Bölgesi: Remote Control Box / Remote Control Electrical Parts
Sistem: Power Trim & Tilt kumanda sistemi
Uygulama: Kumanda konfigürasyonuna göre RC5A / EPT
Kullanım Adedi: Doğrulanan uygulamalarda 1 adet
Ürün Tipi: Orijinal Tohatsu elektrik kumanda anahtarı.
Önemli Notlar
3A3-72560-0 bir Power Trim rölesi veya Power Trim motoru değildir. Tohatsu resmî kataloglarında ürün açık şekilde PTT SWITCH ASSY olarak tanımlanmaktadır.
Parça uzaktan kumanda kutusunun elektrik parçaları grubunda bulunmaktadır. Tohatsu OEM kayıtlarında aynı grupta ana kontak, nötr şalteri, PTT switch, PTT switch kapağı, overheat buzzer ve stop switch gibi parçalar ayrı OEM kalemleri halinde gösterilmektedir.
Özellikle PTT switch kapağı ayrı bir parçadır:
3A3-72560-0 – PTT SWITCH ASSY
3A3-72591-0 – PTT SWITCH COVER
Ayrıca switch montajında kullanılan 921503-0206 vidalar da ayrı OEM koduyla listelenmektedir. Bu nedenle 3A3-72591-0 PTT Switch Cover, 3A3-72560-0 ürününün parça numarası değildir.
Tohatsu Genuine OEM sistemindeki kod bilgileri:
Orijinal katalog kodu: 3A3-72560-0
Güncel sipariş kodu: 3A3725600M
Güncel tanım: PTT SWITCH ASSY
Kullanım adedi: İlgili uygulamada 1 adet.
Ayrıca Tohatsu OEM sistemi eski:
353725600M → 3A3725600M
supersession kaydını açıkça göstermektedir. Dolayısıyla 353725600M eski kod, 3A3725600M ise güncel sipariş kodudur.
Uyumluluk kontrolünde yalnızca motor modeli kullanılmamalıdır. Resmî MFS25C/MFS30C kataloğunda parça için RC5A, diğer OEM uygulamalarında ise RC5A / FOR EPT gibi konfigürasyon açıklamaları bulunmaktadır. Bu nedenle özellikle uzaktan kumanda kutusu tipinin ilgili katalogla eşleştirilmesi gerekir.
Kaynaklar
Tohatsu MFS25C / MFS30C 2017 Resmî Parts Catalog: 3A3-72560-0 – PTT SWITCH ASSY, Ref. 22-5, MFS25C ve MFS30C için 1 adet, RC5A uygulaması.
Tohatsu MFS9.9D / MFS15D 2017 Resmî Parts Catalog: 3A3-72560-0 – PTT SWITCH ASSY, Ref. 21-6, 1 adet, RC5A uygulaması.
Tohatsu Genuine OEM Parts: Güncel 3A3725600M, Original Part No. 3A3-72560-0, tanım PTT SWITCH ASSY / SWITCH ASSY PTT.
Tohatsu Genuine OEM Supersession: Eski 353725600M kodu güncel 3A3725600M koduna supersede edilmiştir.
