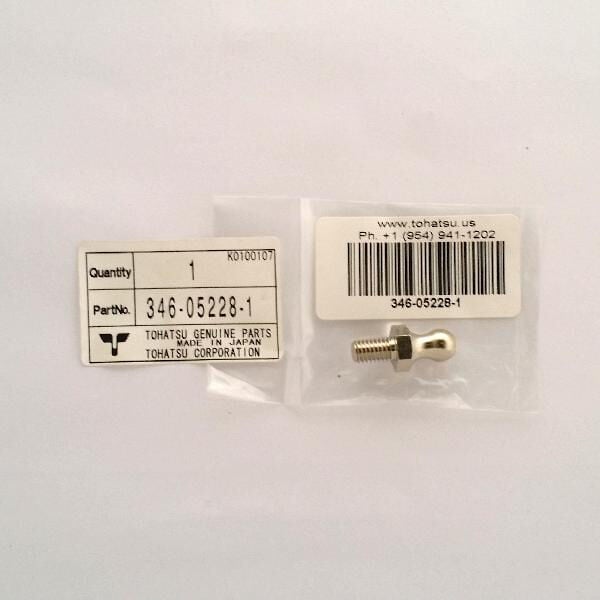

Tohatsu 346-05228-1 Ball Joint B Küresel Mafsal
Kısa Açıklama
Tohatsu 346-05228-1, resmî parça kataloglarında “BALL JOINT B” olarak tanımlanan bağlantı mafsalıdır. M25C3, M30A4, M25H, M30H, 25JET, MD40B2, MD50B2, M40D2, M50D2 ve MW50D2 modellerinin ilgili mekanizma bölümlerinde yer almaktadır.
Detaylı Ürün Açıklaması
Tohatsu 346-05228-1 kodlu parça, üretici kataloglarında “BALL JOINT” ve “BALL JOINT B” adlarıyla belirtilmiştir. Türkçe teknik karşılığı B tipi küresel bağlantı mafsalıdır.
M25C3 ve M30A4 parça kataloğunda “Starter Lock” bölümünde 10-20 referans numarasıyla listelenmiştir. Katalog kullanım adedi her iki model için birer adettir.
M25H, M30H ve 25JET kataloğunda “Magneto” bölümünde 6-21 referans numarasıyla yer almaktadır. Bu katalogda her model için kullanım adedi iki adet olarak belirtilmiştir.
MD40B2 ve MD50B2 kataloğunda parça, “Throttle” bölümünde 7-24 referans numarasıyla ve her iki model için birer adet olarak gösterilmiştir.
M40D2, M50D2 ve MW50D2 kataloğunda 346-05228-1 kodlu parça iki farklı bölümde bulunmaktadır. “Throttle” bölümünde 6-13 referans numarasıyla, “Magneto” bölümünde ise 8-20 referans numarasıyla listelenmiştir. Her iki bölümde de ilgili modeller için kullanım adedi birer adet olarak belirtilmiştir.
Katalogla Doğrulanan Uyumlu Modeller
- Tohatsu M25C3
- Tohatsu M30A4
- Tohatsu M25H
- Tohatsu M30H
- Tohatsu 25JET
- Tohatsu MD40B2
- Tohatsu MD50B2
- Tohatsu M40D2
- Tohatsu M50D2
- Tohatsu MW50D2
Ana Uyumluluk
Parça; Tohatsu 25, 30, 40 ve 50 HP model gruplarının starter lock, gaz mekanizması ve magneto bağlantı bölümlerinde katalog kaydına sahiptir.
Sipariş kontrolünde motorun tam model kodu, ilgili katalog bölümü ve 346-05228-1 OEM parça kodu birlikte değerlendirilmelidir.
OEM ve Teknik Bilgiler
OEM parça kodu: 346-05228-1
Resmî katalog adı: BALL JOINT
Katalog parça tanımı: BALL JOINT B
Türkçe teknik tanım: B tipi küresel bağlantı mafsalı
Katalog bölümleri: Starter Lock, Throttle ve Magneto
M25C3 ve M30A4 katalog adedi: Model başına 1 adet
M25H, M30H ve 25JET katalog adedi: Model başına 2 adet
MD40B2 ve MD50B2 katalog adedi: Throttle bölümünde model başına 1 adet
M40D2, M50D2 ve MW50D2 katalog adedi: Throttle bölümünde 1 adet ve Magneto bölümünde 1 adet
İlgili Parça ve Komponentler
3B7-05243-0 kodlu Ball Joint Connector, bağlantı mafsalının bulunduğu mekanizma gruplarında listelenmektedir.
930103-0500 kodlu somun, M25 ve M30 model gruplarının bağlantı mekanizmasında yer almaktadır.
346-05234-0 kodlu Rod Joint, M25C3 ve M30A4 Starter Lock bölümünde bulunmaktadır.
346-63722-2 kodlu Guide Plate, M25H, M30H ve 25JET Magneto bölümünde listelenmiştir.
353-63723-1 kodlu Setting Ring, M25H, M30H ve 25JET Magneto bölümünde yer almaktadır.
3E5-63715-1 kodlu Rod 5-90 ile 3E3-63709-1 kodlu Throttle Rod 5-105, M40D2, M50D2 ve MW50D2 Throttle bölümünde bulunmaktadır.
3C8-63722-0 kodlu Guide Plate ve 3C8-63723-0 kodlu Setting Ring, M40D2, M50D2 ve MW50D2 Magneto bölümünde listelenmektedir.
Ürünün Teknik Özellikleri
Parça türü: Küresel bağlantı mafsalı
Katalog tanımı: Ball Joint B
OEM kodu: 346-05228-1
Kullanıldığı katalog grupları: Starter Lock, Throttle ve Magneto
Uyumlu güç grupları: 25, 30, 40 ve 50 HP
Malzeme bilgisi: İncelenen kataloglarda belirtilmemiştir.
Ölçü bilgisi: İncelenen kataloglarda belirtilmemiştir.
Renk bilgisi: İncelenen kataloglarda belirtilmemiştir.
Önemli Teknik Ayrım
346-05228-1 kodlu parça, kataloglarda “BALL JOINT B” olarak tanımlanmaktadır.
3B7-05243-0 kodlu “BALL JOINT CONNECTOR” ve 346-05234-0 kodlu “ROD JOINT” farklı parçalardır. Sipariş sırasında bu kodlar 346-05228-1 ile karıştırılmamalıdır.
Katalog kullanım adedi bütün modellerde aynı değildir. M25C3 ve M30A4 için birer adet; M25H, M30H ve 25JET için ikişer adet olarak listelenmiştir. M40D2, M50D2 ve MW50D2 kataloglarında ise parça hem Throttle hem de Magneto bölümlerinde birer adet bulunmaktadır.
Kaynaklar
Tohatsu M25C3/M30A4 Parts List — Katalog No: 002-21025-6
Tohatsu M25H/JET/M30H 2015 Parts Catalog — Katalog No: 002-21025-0AE
Tohatsu MD40B2/MD50B2 Parts List — Katalog No: 002-21048-2
Tohatsu M40D2/M50D2/MW50D2 2015 Parts Catalog — Katalog No: 002-21038-0AE
