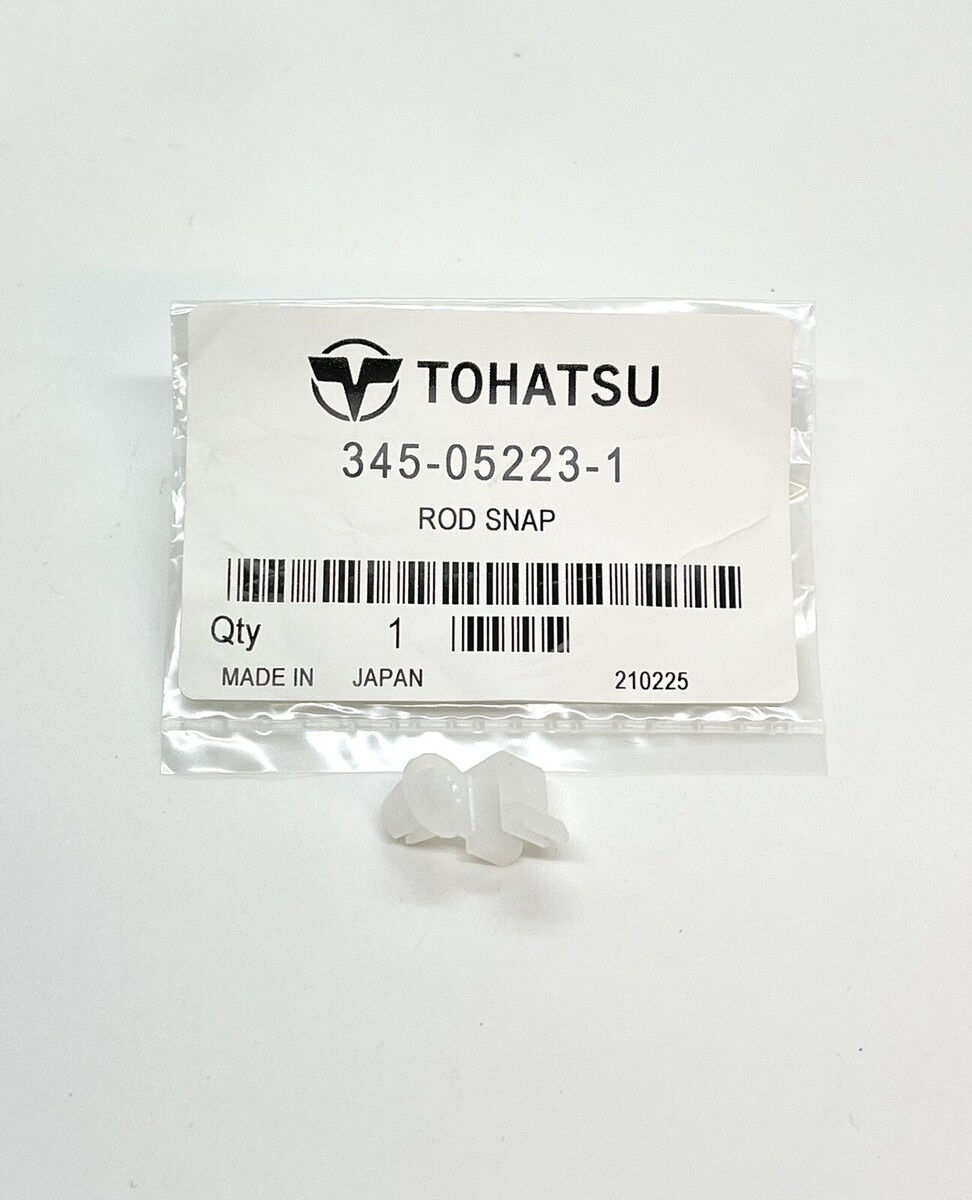

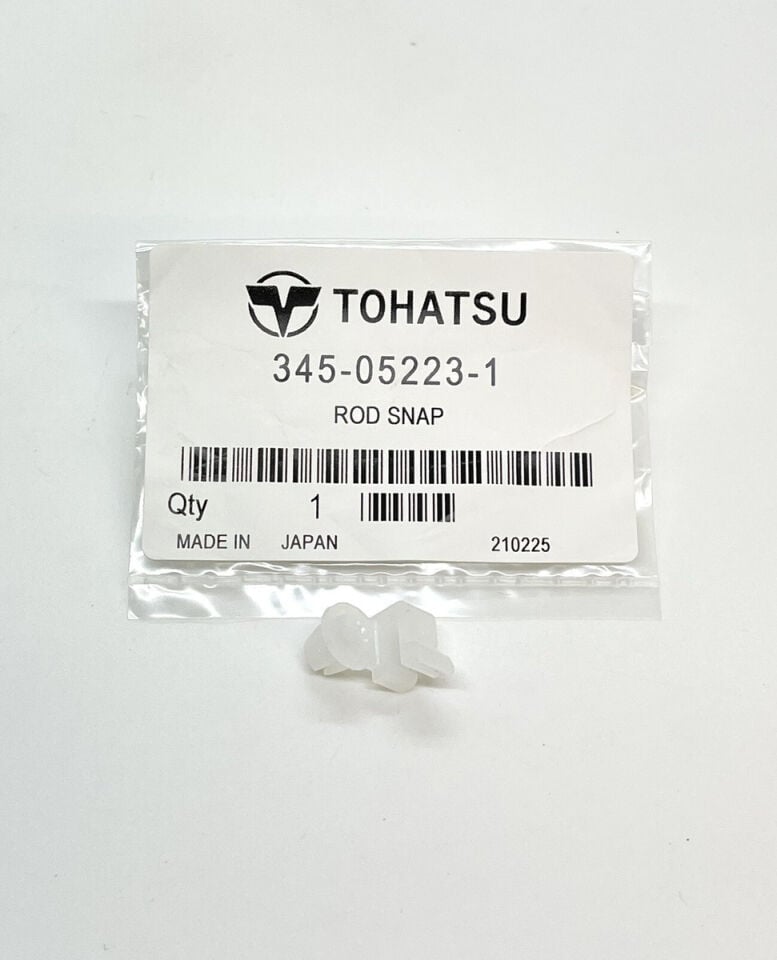

Tohatsu 345-05223-1 Orijinal Çubuk Bağlantı Klipsi 3.5-2 (Rod Snap)
Detaylı Ürün Açıklaması
Tohatsu 345-05223-1, Tohatsu dıştan takma deniz motorlarının belirli mekanik bağlantı noktalarında kullanılan orijinal çubuk bağlantı klipsidir. Tohatsu yedek parça kataloglarındaki resmi ürün tanımı ROD SNAP 3.5-2 şeklindedir.
MFS4C, MFS5C, MFS6C, MFS4D, MFS5D ve MFS6D kataloglarında parça, RECOIL STARTER grubu içerisinde ve STARTER LOCK ROD olarak tanımlanan marş kilit çubuğunun yanında gösterilmektedir.
MFS9.9D, MFS15D ve MFS20D kataloğunda ise parça, BRACKET (MANUAL) grubu içerisinde geri kilitleme kolu, geri kilitleme yayı, geri kilitleme bağlantısı ve yaylı pim parçalarıyla birlikte listelenmektedir.
Parçanın katalog referans miktarı, doğrulanan modellerin tamamında 1 adet olarak belirtilmiştir. Motor üzerinde kullanılacağı konum, motor serisine göre değiştiği için parça seçimi tam model kodu ve katalog referansı üzerinden yapılmalıdır.
Katalogla Doğrulanan Uyumlu Modeller
MFS4C–MFS6C Serisi
- Tohatsu MFS4C
- Tohatsu MFS5C
- Tohatsu MFS6C
Bu modellerde parça, RECOIL STARTER grubunda marş kilit çubuğu bağlantısında listelenmiştir. Katalog referans numarası 5-30, miktarı 1 adet olarak belirtilmiştir.
MFS4D–MFS6D Serisi
- Tohatsu MFS4D
- Tohatsu MFS5D
- Tohatsu MFS6D
Bu modellerde parça, RECOIL STARTER grubunda marş kilit çubuğu bağlantısında listelenmiştir. Katalog referans numarası 5-30, miktarı 1 adet olarak belirtilmiştir.
MFS9.9D–MFS20D Serisi
- Tohatsu MFS9.9D
- Tohatsu MFS15D
- Tohatsu MFS20D
Bu modellerde parça, BRACKET (MANUAL) grubundaki geri kilitleme bağlantısında listelenmiştir. Katalog referans numarası 11-76, miktarı 1 adet olarak belirtilmiştir.
Ana Uyumluluk Bilgisi
345-05223-1 kodlu parça yalnızca yukarıda belirtilen modellerin yüklenen Tohatsu kataloglarında doğrulanmıştır.
Parça uyumluluğu yalnızca motor gücüne göre değerlendirilmemelidir. Aynı güç değerine sahip farklı Tohatsu model serilerinde farklı çubuk klipsleri kullanılabilir. Sipariş öncesinde motorun tam model kodu ve parçanın katalogdaki montaj konumu kontrol edilmelidir.
OEM ve Teknik Bilgiler
- Marka: Tohatsu
- OEM parça kodu: 345-05223-1
- Resmî katalog tanımı: ROD SNAP 3.5-2
- Türkçe ürün adı: Çubuk bağlantı klipsi
- Katalog ölçü gösterimi: 3.5-2
- Parça türü: Mekanik bağlantı klipsi
- Katalog referans miktarı: 1 adet
- Malzeme bilgisi: Kataloglarda belirtilmemiştir
- Yüzey kaplaması: Kataloglarda belirtilmemiştir
- Satış paketi bilgisi: Kataloglarda belirtilmemiştir
- Alternatif veya güncel parça kodu: İncelenen kataloglarda belirtilmemiştir
İlgili Parça ve Komponentler
Parça, kataloglarda aşağıdaki komponentlerle bağlantılı olarak gösterilmektedir:
- Recoil Starter Assy
- Starter Lock Rod
- Starter Lock
- Starter Lock Cam
- Reverse Lock Lever
- Reverse Lock Spring
- Reverse Lock Link
- Spring Pin
- Manual Bracket
Ürünün Teknik Özellikleri
- Kataloglarda ROD SNAP olarak tanımlanmıştır.
- Katalog ölçü gösterimi 3.5-2 şeklindedir.
- MFS4C–MFS6D modellerinde marş kilit çubuğu bağlantısında kullanılır.
- MFS9.9D–MFS20D modellerinde geri kilitleme bağlantısında kullanılır.
- Doğrulanan tüm katalog referanslarında 1 adet olarak listelenmiştir.
- Kit veya komple mekanizma olarak tanımlanmamıştır.
- Malzeme ve yüzey kaplaması bilgileri kataloglarda yer almamaktadır.
Önemli Teknik Ayrım
MFS4C–MFS6D modellerinin RECOIL STARTER grubunda iki farklı ROD SNAP 3.5-2 kodu bulunmaktadır:
- 3R1-05223-0: Recoil Starter Assy içerisindeki marş kilit kamı bağlantısında listelenir.
- 345-05223-1: Starter Lock Rod olarak tanımlanan marş kilit çubuğunun bağlantısında listelenir.
Aynı katalog tanımına ve 3.5-2 gösterimine sahip olmalarına rağmen OEM kodları ve katalog konumları farklıdır. Bu nedenle 345-05223-1 kodlu parça, 3R1-05223-0 kodlu parçayla yalnızca ürün adına veya ölçü gösterimine bakılarak değiştirilmemelidir.
