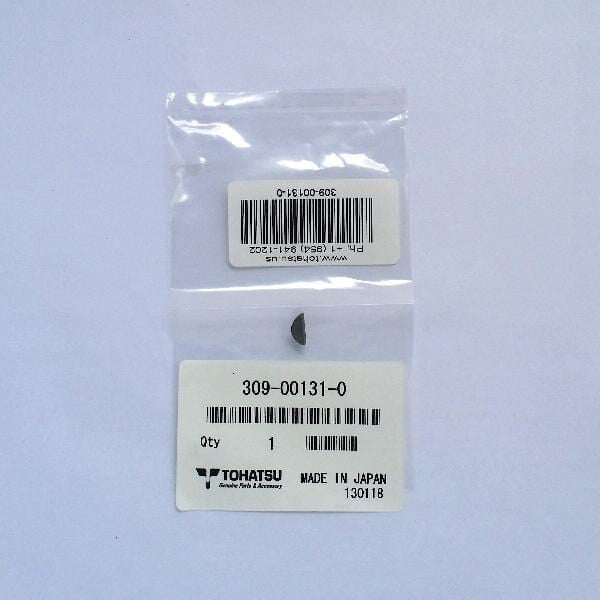

Tohatsu 309-00131-0 Kasnak Kaması 10-3.7-3
Ürün Açıklaması
Tohatsu 309-00131-0, uyumlu Tohatsu dıştan takma deniz motorlarının kasnak ve zamanlama sistemi içerisinde kullanılan KEY 10-3.7-3 parçasıdır.
Tohatsu kataloglarındaki resmî ürün tanımı:
KEY 10-3.7-3
şeklindedir.
Parça, katalog uygulamasına göre drive pulley / timing pulley ile krank mili bağlantısında veya driven pulley / camshaft pulley ile eksantrik mili bağlantısında kullanılmaktadır.
MFS9.9D / MFS15D / MFS20D kataloğunda aynı 309-00131-0 kodu iki ayrı noktada kullanılır:
Ref. 4-3 – KEY 10-3.7-3 – Crankshaft
Ref. 4-8 – KEY 10-3.7-3 – Camshaft
ve üç motor modelinin tamamında her konum için birer adet gösterilir.
MFS25D / MFS30D kataloğunda da parça hem krank mili hem eksantrik mili kasnak grubunda yer almaktadır.
Ana Uyumluluk
Yüklediğiniz kataloglarda 309-00131-0 kullanımı doğrudan aşağıdaki modellerde doğrulanmıştır:
| Tohatsu Modeli | Güç | Katalog Ref. | Kullanım Konumu |
|---|---|---|---|
| MFS6BZ | 6 HP | 4-14 | Camshaft |
| MFS8B | 8 HP | 4-14 | Camshaft |
| MFS9.8B | 9.8 HP | 4-14 | Camshaft |
| MFS9.8BX | 9.8 HP | 4-14 | Camshaft |
| MFS9.9D | 9.9 HP | 4-3 / 4-8 | Crankshaft / Camshaft |
| MFS15D | 15 HP | 4-3 / 4-8 | Crankshaft / Camshaft |
| MFS20D | 20 HP | 4-3 / 4-8 | Crankshaft / Camshaft |
| MFS9.9E | 9.9 HP | 4-6 / 4-7 | Kasnak grubu |
| MFS15E | 15 HP | 4-6 / 4-7 | Kasnak grubu |
| MFS20E | 20 HP | 4-6 / 4-7 | Kasnak grubu |
| MFS25C | 25 HP | 4-7 | Camshaft |
| MFS30C | 30 HP | 4-7 | Camshaft |
| MFS25D | 25 HP | 4-2 / 4-6 | Crankshaft / Camshaft |
| MFS30D | 30 HP | 4-2 / 4-6 | Crankshaft / Camshaft |
| MFS75A | 75 HP | 4-2 | Drive Pulley |
| MFS90A | 90 HP | 4-2 | Drive Pulley |
| MFS100A | 100 HP | 4-2 | Drive Pulley |
| MFS115A | 115 HP | 4-2 | Drive Pulley |
MFS6BZ / MFS8B / MFS9.8B / MFS9.8BX kataloğunda 309-00131-0, dört modelin tamamında Ref. 4-14, KEY 10-3.7-3 – Camshaft olarak birer adet kayıtlıdır.
Tohatsu OEM Ürün Bilgileri
| Özellik | Bilgi |
|---|---|
| Marka | Tohatsu |
| OEM Parça No | 309-00131-0 |
| Katalog Tanımı | KEY 10-3.7-3 |
| Türkçe Tanımı | Kasnak Kaması / Kama |
| Ölçü Tanımı | 10-3.7-3 |
| Sistem | Pulley / Timing Belt Sistemi |
| Kullanım Noktası | Crankshaft ve/veya Camshaft, modele göre |
| Ana Motor Grupları | MFS6BZ–MFS30D ve MFS75A–MFS115A katalog uygulamaları |
MFS6BZ / MFS8B / MFS9.8B / MFS9.8BX Uygulaması
Bu motor grubunun kataloğunda:
4-13 – 3H8-10062-2 – DRIVEN PULLEY – Camshaft Pulley
parçasının hemen ardından:
4-14 – 309-00131-0 – KEY 10-3.7-3 – Camshaft
yer almaktadır.
Kullanım miktarı MFS6BZ, MFS8B, MFS9.8B ve MFS9.8BX için ayrı ayrı 1 olarak gösterilmektedir.
Bu katalog grubunda krank mili tarafında kullanılan kama farklıdır:
3T5-10131-0 – KEY t=4
Bu nedenle 309-00131-0, bu motor grubunda katalog tarafından camshaft tarafında doğrulanmaktadır.
MFS9.9D / MFS15D / MFS20D Uygulaması
MFS9.9D / MFS15D / MFS20D kataloğunda aynı OEM parça iki farklı noktada kayıtlıdır.
4-2 – 3BJ-10060-0 – DRIVE PULLEY / TIMING PULLEY
4-3 – 309-00131-0 – KEY 10-3.7-3 – Crankshaft
ve:
4-7 – 3H8-10062-2 – DRIVEN PULLEY – Camshaft Pulley
4-8 – 309-00131-0 – KEY 10-3.7-3 – Camshaft
şeklindedir.
Bu nedenle bu motor ailesinde 309-00131-0 hem krank mili hem eksantrik mili kasnak bağlantısında kataloglanmıştır.
MFS9.9E / MFS15E / MFS20E Uygulaması
MFS9.9E / MFS15E / MFS20E kataloğunda:
4-5 – 3BJ-10060-0 – DRIVE PULLEY / TIMING PULLEY
4-6 – 309-00131-0 – KEY 10-3.7-3
4-7 – 309-00131-0 – KEY 10-3.7-3
olarak listelenmektedir.
MFS9.9E, MFS15E ve MFS20E sütunlarının tamamında her iki KEY satırı için birer adet kullanım gösterilmektedir.
Katalog parça indeksinde de 309-00131-0 → 4-6 ve 4-7 olarak iki ayrı referans bulunmaktadır.
MFS25C / MFS30C Uygulaması
MFS25C / MFS30C kataloğunda:
4-6 – 3H8-10062-2 – DRIVEN PULLEY – Camshaft Pulley
ve hemen ardından:
4-7 – 309-00131-0 – KEY 10-3.7-3 – Camshaft
olarak listelenmiştir.
Hem MFS25C hem de MFS30C için kullanım adedi 1'dir.
MFS25D / MFS30D Uygulaması
2022 MFS25D / MFS30D kataloğunda parça iki ayrı konumda kullanılır:
4-2 – 309-00131-0 – KEY 10-3.7-3 – Crankshaft
ve:
4-6 – 309-00131-0 – KEY 10-3.7-3
olarak kayıtlıdır.
Her iki motor için de ilgili satırlarda kullanım miktarı 1 / 1 olarak gösterilmektedir.
Katalog parça indeksinde de:
309-00131-0 → 4-2
309-00131-0 → 4-6
şeklinde iki ayrı kayıt bulunmaktadır.
MFS75A / MFS90A / MFS100A / MFS115A Uygulaması
Yüklediğiniz MFS75A / MFS90A / MFS100A / MFS115A kataloğunda 309-00131-0, Pulley / Timing Belt grubunda yer almaktadır.
Katalog kaydı:
4-1 – 3SS-10060-0 – DRIVE PULLEY
4-2 – 309-00131-0 – KEY 10-3.7-3
şeklindedir.
MFS75A, MFS90A, MFS100A ve MFS115A modellerinin dört sütununda da 1 adet kullanım gösterilmektedir.
309-00131-0 ve 334-00131-0 Ayrımı
Yüklediğiniz kataloglarda benzer isimde ancak farklı ölçü ve kullanım alanına sahip başka bir kama da bulunmaktadır.
MFS75A / MFS90A / MFS100A / MFS115A kataloğunda:
309-00131-0 – KEY 10-3.7-3
Pulley / Timing Belt grubunda kullanılır.
Aynı motorlarda Magneto grubunda ise:
334-00131-0 – KEY 19-7-5
kullanılmaktadır.
Dolayısıyla:
309-00131-0 → KEY 10-3.7-3
334-00131-0 → KEY 19-7-5
aynı parça değildir.
MFS4 / MFS5 / MFS6D ile Parça Ayrımı
Yüklediğiniz MFS4D / MFS5D / MFS6D katalog indeksinde 309-00131-0 bulunmamaktadır. Bu motor ailesinde farklı kama kodları kullanılmaktadır. Örneğin katalog indeksinde piston ve kuyruk komponentleri arasında farklı OEM numaraları yer almakta, ancak 309-00131-0 kaydı bulunmamaktadır.
Bu nedenle MFS4D / MFS5D / MFS6D modelleri 309-00131-0 uyumluluk listesine eklenmemiştir.
MFS40A / MFS50A ile Parça Ayrımı
Yüklediğiniz MFS40A / MFS50A parça kataloğunun indeksinde 309-00131-0 kaydı bulunmamaktadır. Aynı indeks içerisinde 309-01136-0, 309-06972-0 ve çeşitli 332/334 serisi parçalar listelenmesine rağmen 309-00131-0 yer almamaktadır.
Bu nedenle MFS40A ve MFS50A motorları da uyumluluk listesine eklenmemiştir.
Ürün Özellikleri
- Tohatsu OEM parça numarası 309-00131-0'dır.
- Katalog tanımı KEY 10-3.7-3 şeklindedir.
- Kasnak/zamanlama sistemi içerisinde kullanılan kama parçasıdır.
- Ölçü tanımı katalogda 10-3.7-3 olarak verilmiştir.
- MFS6BZ, MFS8B, MFS9.8B ve MFS9.8BX modellerinde camshaft tarafında kullanılır.
- MFS9.9D, MFS15D ve MFS20D modellerinde crankshaft ve camshaft uygulamalarında kataloglanmıştır.
- MFS9.9E, MFS15E ve MFS20E modellerinde iki ayrı katalog referansında kullanılır.
- MFS25C ve MFS30C modellerinde camshaft pulley tarafında kullanılır.
- MFS25D ve MFS30D modellerinde iki ayrı kasnak bağlantısında kataloglanmıştır.
- MFS75A, MFS90A, MFS100A ve MFS115A modellerinde drive pulley grubunda kullanılır.
- 334-00131-0 KEY 19-7-5 ile aynı parça değildir.
Kısa Ürün Açıklaması
Tohatsu 309-00131-0, uyumlu Tohatsu dört zamanlı dıştan takma deniz motorlarının pulley ve timing belt grubunda kullanılan KEY 10-3.7-3 parçasıdır. Motor modeline göre drive pulley/krank mili veya driven pulley/eksantrik mili bağlantısında kullanılır. Yüklenen kataloglarda MFS6BZ, MFS8B, MFS9.8B/BX, MFS9.9D/E, MFS15D/E, MFS20D/E, MFS25C/D, MFS30C/D ve MFS75A/90A/100A/115A uygulamaları doğrulanmıştır.
