Ürün Açıklaması

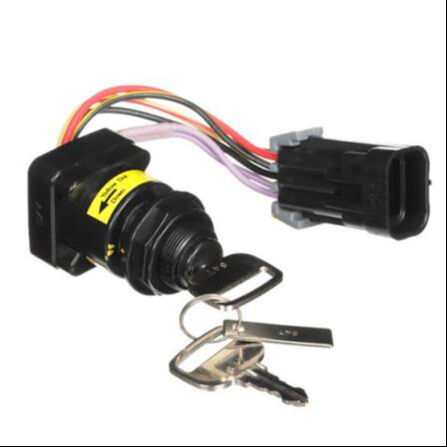

Mercury 87-897716K01, Mercury Marine elektrik ve motor çalıştırma sistemlerinde kullanılan 3 konumlu kontak anahtarı kitidir (Ignition Switch Kit / Key Switch Kit).

Mercury’nin resmî 2024 EMEA Accessories Guide kataloğunda ürün 87-897716K01 – KEY SWITCH – 3 POSITION WITH DECAL/WASHER olarak tanımlanmaktadır. Kontak anahtarının üç çalışma konumu:

OFF

RUN

START

şeklindedir.

Mercury OEM ürün kaydında 897716K01, SWITCH KIT, Ignition (3 Position) With Keys olarak listelenmektedir. Ürün kontak anahtarı, anahtarlar ve ilgili montaj parçalarını içeren tek motor uygulamasına yönelik kontak anahtarı kitidir.

Mercury ürün kaydına göre anahtar DTS ve Non-DTS sistemlerde kullanılabilir.

Ana Uyumluluk

Mercury DTS uygulamaları

Mercury Non-DTS uygulamaları

Tek motor / Single Engine kontak anahtarı uygulamaları

Mercury’nin aksesuar kataloğu ürünü genel Mercury elektrik sistemi içerisinde 3 Position Key Switch olarak tanımlar. OEM parça şemalarında da farklı motor ve kumanda sistemlerinde aynı 897716K01 parça numarası kullanılmaktadır.

Mercury OEM Ürün Bilgisi

Mercury OEM kayıtlarında 87-897716 parça numarası güncel 897716K01 parçasına supersede edilmiştir.

3 Konumlu Kontak Anahtarı

87-897716K01 üç çalışma pozisyonuna sahiptir:

OFF – Kapalı

RUN – Çalışma

START – Marş

Mercury’nin resmî EMEA kataloğu ürünü doğrudan Three position keyswitch olarak tanımlar.

DTS ve Non-DTS Kullanımı

Mercury OEM ürün bilgisinde 897716K01 için:

DTS

ve

Non-DTS

kurulumlarında kullanılabileceği belirtilmektedir.

DTS, Mercury’nin Digital Throttle & Shift sistemini ifade eder. Ürün klasik mekanik kumandalı Non-DTS sistemlerde de uygun elektrik tesisatı uygulamalarında kullanılır.

Tek Motor Uygulaması

Mercury key switch parça kataloğunda:

87-897716K01 – SWITCH KIT, Ignition (3 Position) With Keys – Single

olarak listelenmektedir.

Çift motor için ayrı ürün:

87-897716K02 – Dual Key Switch Kit

olarak bulunmaktadır.

Bu nedenle:

897716K01 → Single / Tek kontak anahtarı

897716K02 → Dual / Çift kontak anahtarı kiti

şeklinde ayrılır.

Kit İçeriği

Mercury OEM ürün kaydında 87-897716K01 için:

• 3 konumlu kontak anahtarı
• Kontak anahtarları
• Decal / gösterge etiketi
• Washer / rondela

bilgileri bulunmaktadır.

Montaj Ölçüsü

Mercury OEM ürün açıklamasında:

3/4 inch cut-out

bilgisi verilmektedir.

Ürün daha kısa anahtar ve montaj uzunluğuna sahip 3 pozisyonlu kontak anahtarı olarak tanımlanır.

Eski OEM Kod

Önceki Mercury parça numarası:

87-897716

Güncel parça numarası:

87-897716K01

Mercury OEM supersession kaydında eski 897716 ürününün yeni 897716K01 ile değiştirildiği açıkça belirtilmektedir.

Kod ilişkisi:

87-897716 → 87-897716K01

OEM Motor Uygulamaları

Mercury OEM “Where Used” kayıtlarında eski 897716 / güncel 897716K01 kontak anahtarı farklı Mercury Racing ve DFI motor uygulamalarında da görülmektedir. Bunlar arasında:

200XS DFI 2.5L

225 Sport XS

225 XS

250 Sport XS

250XS 3.0L DFI

300XS 3.2L DFI

motor grupları bulunmaktadır.

Ayrıca Mercury 40 HP EFI 4 silindir FourStroke Big Tiller parça şemasında 897716K01, kontak anahtarı olarak listelenmektedir.

Bu kayıtlar ürünün tek bir HP aralığına özel olmadığını; Mercury elektrik/kumanda sistemine göre kullanılan bir kontak anahtarı olduğunu göstermektedir.

Kontak Anahtarı Parçaları

Mercury OEM şemasında 897716K01 ile ilişkili parçalar arasında:

897716001 – NUT-KEYSWITCH

899203A01 – DECAL/WASHER KIT

8M0233647 – Anti-Rotation Washer

ve farklı anahtar kodlarına sahip KEY SET parçaları bulunmaktadır.

Teknik Özellikler

Ürün Özellikleri

• Mercury Marine OEM elektrik sistemi parçasıdır.
• OEM parça numarası 87-897716K01'dir.
• 3 konumlu kontak anahtarı kitidir.
• Çalışma konumları Off / Run / Start şeklindedir.
• Tek motor uygulaması için kataloglanmıştır.
• DTS sistemlerde kullanılabilir.
• Non-DTS sistemlerde kullanılabilir.
• 3/4 inç montaj deliği uygulamasına sahiptir.
• Kontak anahtarları içerir.
• Decal ve washer içerir.
• Önceki 87-897716 parça numarasının güncel karşılığıdır.
• Çift motor uygulamasındaki 87-897716K02 ile aynı ürün değildir.

Önemli Ürün Ayrımı

87-897716K01 = 3 POSITION IGNITION SWITCH KIT → 3 Konumlu Kontak Anahtarı Kiti

87-897716K01 → Single / Tek kontak anahtarı

87-897716K02 → Dual / Çift kontak anahtarı kiti

Mercury’nin resmî EMEA kataloğundaki tanım:

KEY SWITCH – 3 POSITION WITH DECAL/WASHER

ve çalışma pozisyonları:

OFF / RUN / START

şeklindedir.

OEM Kod: 87-897716K01 / 897716K01
Ürün Tipi: 3 Konumlu Kontak Anahtarı Kiti
Konumlar: Off / Run / Start
Uygulama: Single Engine
Sistem Uyumluluğu: DTS / Non-DTS
Önceki OEM Kod: 87-897716
